Artnovion Logan W diffuser zwart (set van 4)

Artnovion Logan W-diffusor, set van vier panelen

Een overmatig behandelde ruimte klinkt gedempt, een kale ruimte klinkt hard. De diffusor zit daar tussenin: hij houdt de geluidsenergie in de ruimte en breekt de reflecties op die het luisteren verstoren. Deze set gebruikt een principe dat al tientallen jaren in studio’s wordt toegepast, het kwadratische-residuenrooster, in de vorm van vier houten panelen met zijden van bijna 60 cm. Ze worden aan de wand of het plafond van een hifi-luisterruimte, een thuisbioscoop of een opnamecabine gemonteerd.

Een rooster van putten, berekend om geluid te verspreiden

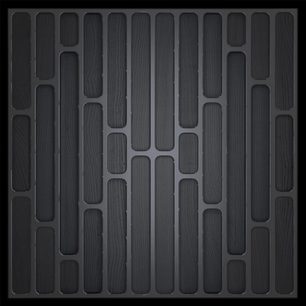

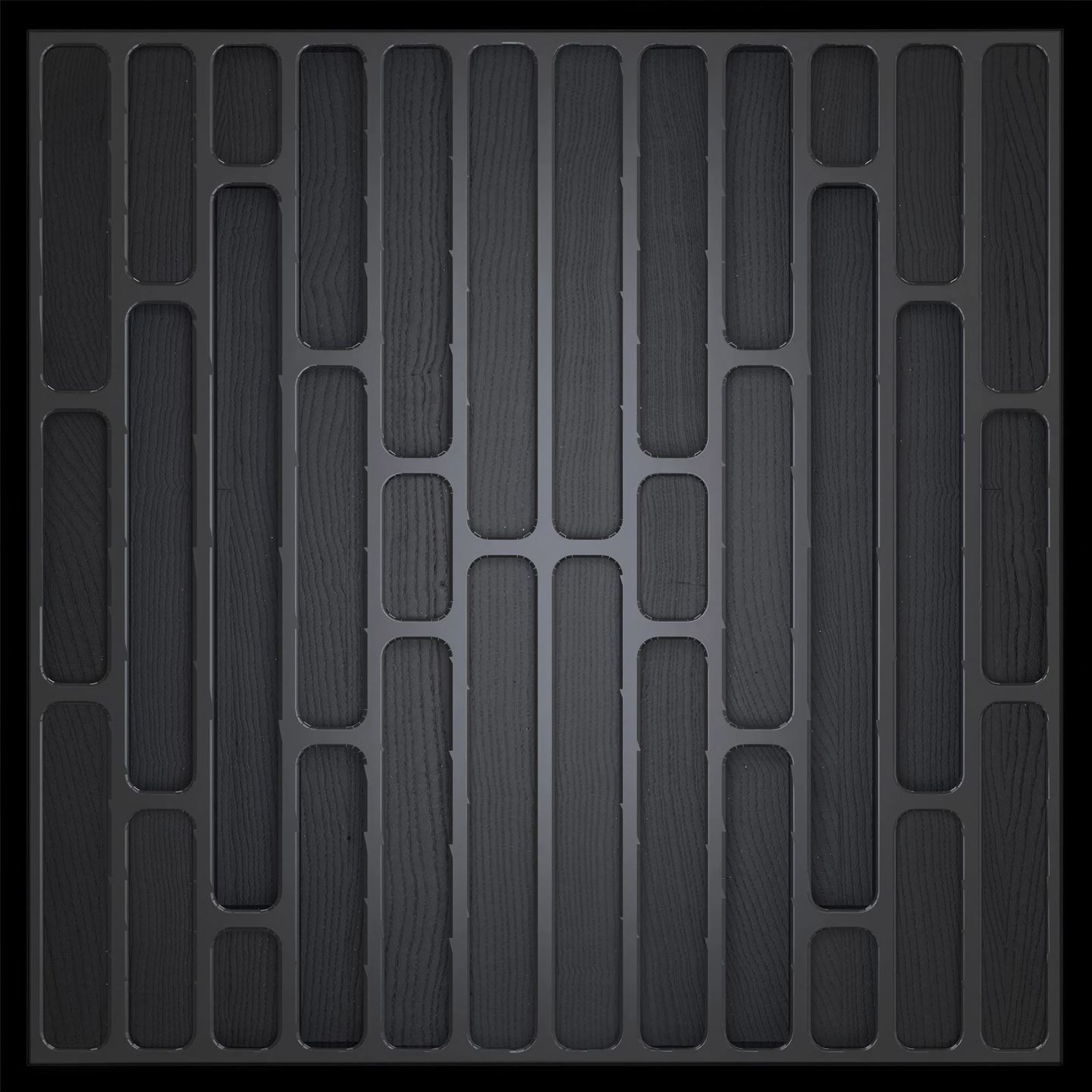

De voorkant van de Logan W is voorzien van een rooster van vierkante putten met verschillende dieptes. Deze dieptes volgen een wiskundige reeks van kwadratische residuen, vandaar de naam QRD-diffusor (Quadratic Residue Diffuser), een methode die de natuurkundige Manfred Schroeder in de jaren 1970 beschreef. Wanneer een geluidsgolf het paneel raakt, gaat die elke put in en komt er vervolgens weer uit met een vertraging die afhangt van de diepte. Het golffront, dat op een gladde wand als één geheel zou zijn teruggekaatst, valt uiteen in een veelheid van kleine reflecties die in de tijd verschoven zijn en in tal van richtingen worden verspreid.

Het verschil met een absorberend paneel is aanzienlijk. Een absorber onttrekt energie aan de ruimte, en te veel absorptie leidt al snel tot een droge, levenloze akoestiek. De diffusor houdt die energie in de ruimte, maar in een verspreide vorm, die een gevoel van ruimtelijkheid behoudt zonder een duidelijke echo te veroorzaken.

De Logan is een tweedimensionale diffusor (2D): zijn putten zijn in beide richtingen in een dambordpatroon gerangschikt, waardoor hij het geluid zowel horizontaal als verticaal verspreidt, binnen een hal bolvormig volume. Een sleufdiffusor (1D) verspreidt reflecties slechts in één vlak.

Van 600 tot 6 000 Hz, het werkbereik van de Logan

Artnovion geeft een diffusiebereik van 600 Hz tot 6 000 Hz op. De ondergrens hangt af van de diepte van de diepste put, de bovengrens van de breedte van de putten. Om deze cijfers inzichtelijk te maken: een golf van 600 Hz is ongeveer 57 cm lang, een golf van 6 000 Hz minder dan 6 cm. Deze band omvat de kern van de stem, het grootste deel van de instrumentale klankkleuren en het aanwezigheidsgebied waarvoor het oor het gevoeligst is, oftewel het gebied waarin slecht beheerste reflecties het duidelijkst hoorbaar zijn.

Het merk kent het paneel drie functies toe. Het vergroot de luisterzone, de plek in de ruimte waar het stereo- of meerkanaalsbeeld goed tot zijn recht komt. Het beheerst spiegelende reflecties, die als op een spiegel terugkaatsen en de plaatsbepaling van geluidsbronnen verstoren. Het vermindert flutterecho, de metaalachtige klap die tussen twee kale, parallelle wanden ontstaat.

Onder 600 Hz gedraagt het paneel zich als een gewone wand. Het corrigeert noch ruimteresonanties noch pieken in het laag, waarvoor basstraps of elektronische correctie nodig zijn. De Logan W maakt deel uit van een complete akoestische behandeling, hij vervangt die niet.

Waar de vier panelen te plaatsen

Samengevoegd vormen de vier panelen een vierkant met zijden van ongeveer 1,19 m, oftewel iets meer dan 1,4 m², of een horizontale strook van 2,38 m. In een hifi-luisterruimte is de achterwand, achter de luisterpositie, de gebruikelijke plaats. In een thuisbioscoop voorkomt diezelfde zone, tussen of rond de surroundluidsprekers, dat het geluid van de voorkanalen van achteren terugkomt als een afzonderlijke echo. Het plafond boven de bank en de achterste delen van de zijwanden zijn twee andere opties.

Diffusie heeft afstand nodig. De verspreide reflecties moeten de tijd krijgen om zich te mengen voordat ze de luisteraar bereiken, anders neemt het oor elke put als een afzonderlijke bron waar en wordt het geluid gekleurd. De gebruikelijke akoestische vuistregel raadt aan om op minstens drie golflengten van de laagste behandelde frequentie te zitten, oftewel ongeveer 1,70 m voor 600 Hz. In een kleine werkkamer waar de luisteraar met zijn rug vlak tegen de wand zit, is een absorber vaak geschikter.

De meest gebruikelijke opstelling combineert absorbers op de eerste reflectiepunten op de zijwanden met diffusors achterin. Wanneer meerdere identieke panelen naast elkaar worden geplaatst, doorbreekt het afwisselend een kwartslag draaien ervan de regelmatige herhaling van het patroon, die anders de reflecties in enkele voorkeursrichtingen dreigt te concentreren.

Een houten constructie van meubelkwaliteit

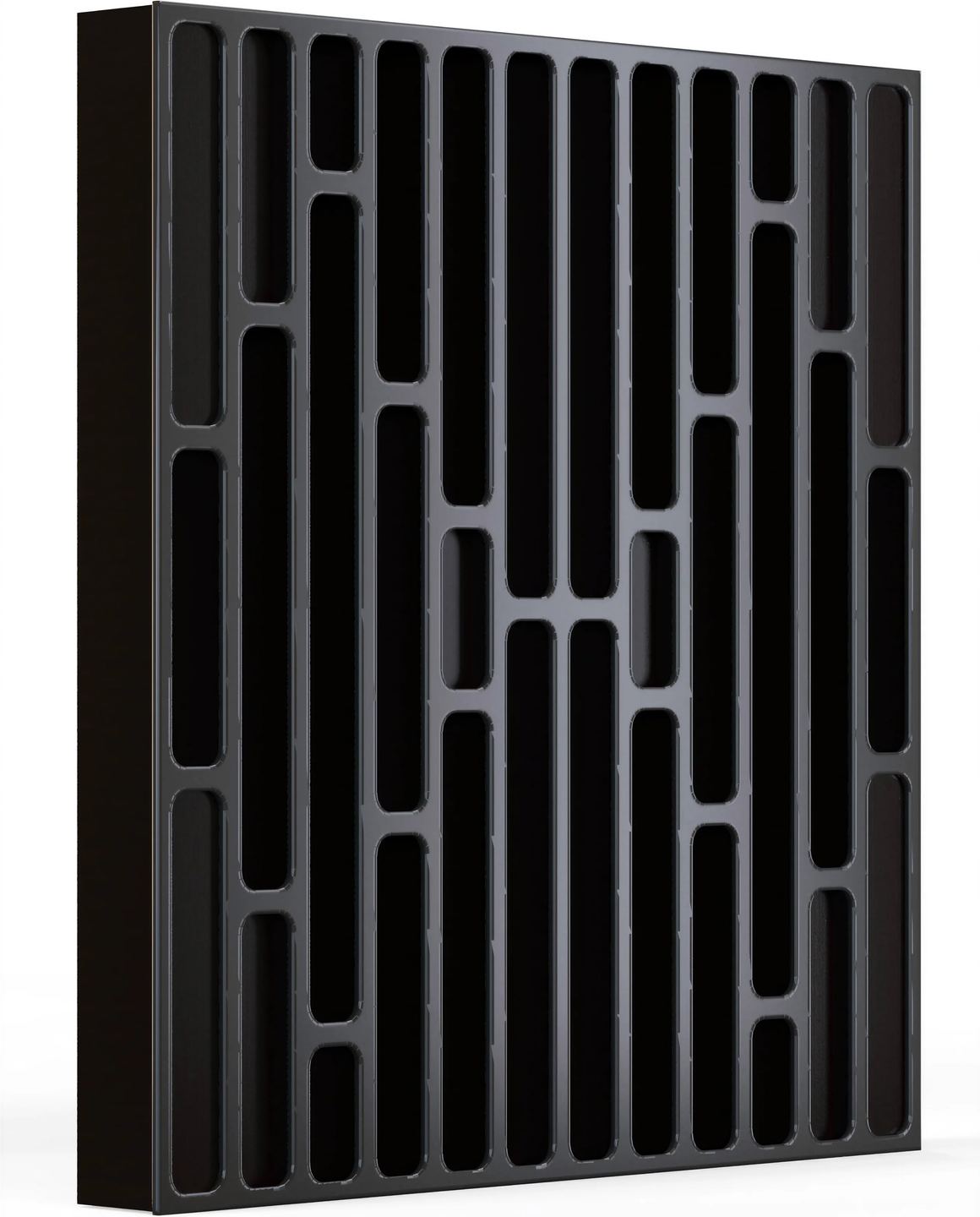

De W in Logan W duidt de houten versie aan. De constructie combineert HMDF (vezelplaat met hoge dichtheid) en multiplex, met een afwerking die Artnovion als ‘meubelkwaliteit’ classificeert. De keuze voor een dicht en stijf materiaal heeft een akoestische reden: de wanden van de putten mogen niet trillen, omdat anders een deel van de energie verloren kan gaan en de verspreiding kan worden verstoord. Er is ook een praktische reden, aangezien het paneel in het zicht blijft en in een woonruimte moet passen.

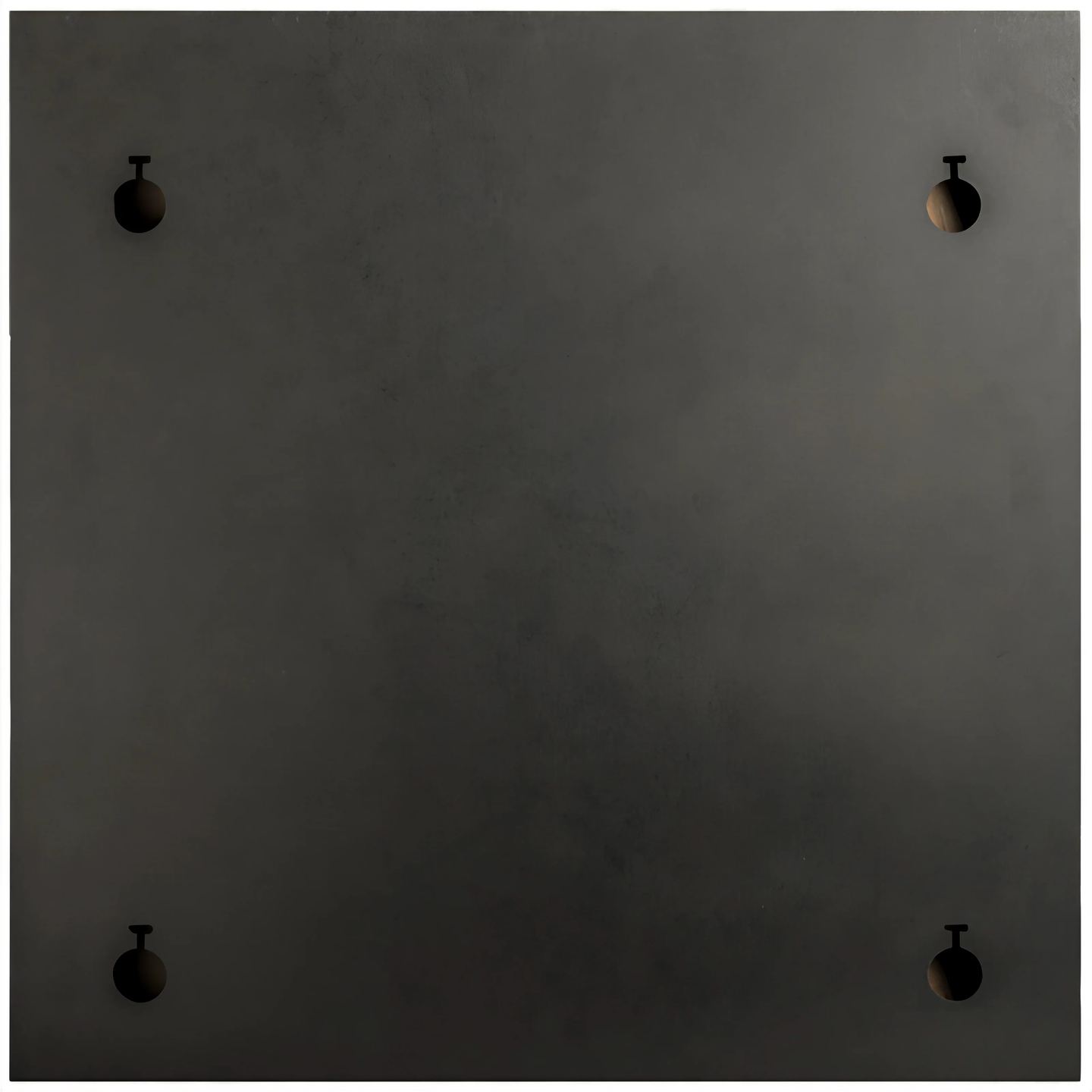

De bevestiging gebeurt mechanisch, met schroeven, dankzij een geïntegreerd ophangsysteem aan de achterkant van elk paneel. De schroeven worden niet meegeleverd, omdat de keuze ervan afhangt van de ondergrond: expansiepluggen voor gipsplaat, geschikte pluggen voor baksteen of beton, verankering in de draagconstructie bij plafondmontage.

Technische specificaties

Akoestische prestaties

• Frequentiebereik: 600 Hz tot 6.000 Hz

Constructie

• Materiaal: hout
• Afmetingen: 595 × 595 × 152 mm (H × B × D)
• Gewicht: 18,50 kg

Installatie

• Mechanische bevestiging met schroeven (niet meegeleverd)
• Verkocht in sets van 4 panelen
