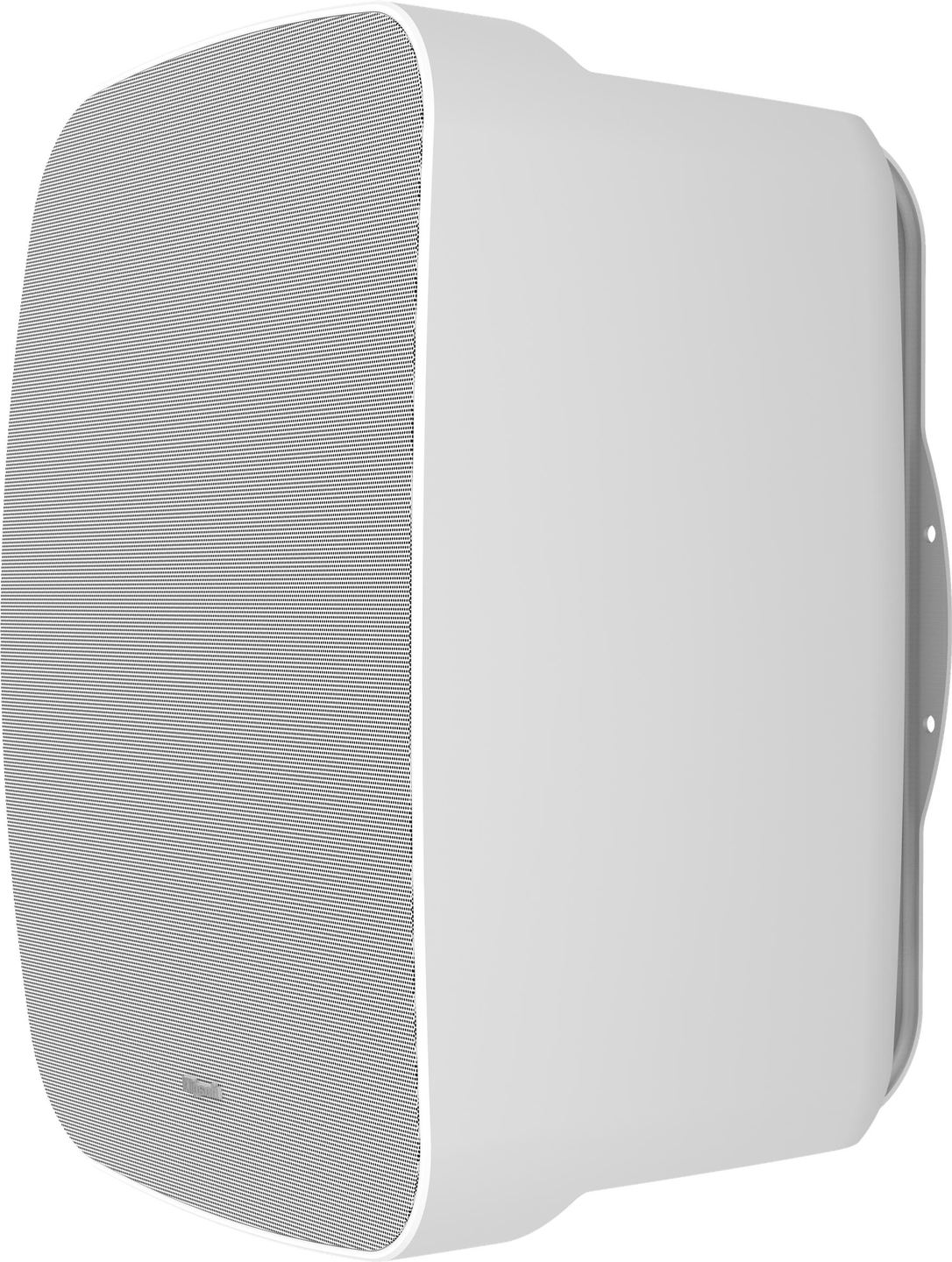

Klipsch PSM-800-T wit

Topmodel uit de PSM-serie, de PSM-800-T vervangt de oude AW-, CA- en CP-series van Klipsch. Hij neemt het formaat over van een tweewegs opbouwluidspreker met een woofer van 20 cm en een compressiedriver met titanium dome, alles in een ABS-behuizing die compacter is dan de voorgaande modellen. Klipsch integreert hierin zijn gepatenteerde Tractrix Hyperfold bass-reflexpoort en een IPX6-certificering, waardoor hij even geschikt is voor restaurantterrassen als voor hotellobby’s of sportscholen.

Een woofer van 20 cm en een titanium compressiedriver

De PSM-800-T is een passieve tweewegluidspreker. De woofer van 20,3 cm (8 inch) verzorgt het laag en het midden, met een scheidingsfrequentie van 2 kHz. Daarboven neemt een compressiedriver van 2,5 cm met titanium dome, gemonteerd op een zwevende brug (“floating driver bridge”), het over via de Tractrix K-1200M-hoorn. Deze hoorn met gecontroleerde directiviteit zorgt voor een dekkingshoek van 100° (±20°) tussen 1 kHz en 20 kHz, met een directiviteitsindex van 7 dB (±1,5 dB) vanaf 800 Hz. In de praktijk betekent dit een brede en gelijkmatige spreiding van het geluid over de hele luisterzone, zelfs wanneer de luidspreker hoog wordt gemonteerd.

De gevoeligheid van 92 dB (1 W/1 m) is hoog voor een luidspreker in deze categorie. Gecombineerd met een belastbaarheid van 100 W AES (400 W piek) maakt dit een maximaal geluidsdrukniveau van 109 dB mogelijk. Het frequentiebereik loopt van 52 Hz tot 20 kHz (±4 dB), met een laagste punt op 44 Hz bij -10 dB. De nominale impedantie is 8 ohm, met een gemeten minimum van 4,2 ohm rond 150 Hz.

De Tractrix Hyperfold, een in vijf stappen gevouwen bass-reflexpoort

De belangrijkste technische nieuwigheid van de PSM-serie is de door Klipsch gepatenteerde Tractrix Hyperfold-poort. Het principe: het bass-reflexkanaal in vijf segmenten vouwen om de effectieve lengte te vergroten zonder het volume van de behuizing te vergroten. Het resultaat is tweeledig. Enerzijds reikt de akoestische afstemming lager in frequentie dan bij een klassieke poort met dezelfde afmetingen. Anderzijds vermindert het uitlopende profiel van het kanaal (geïnspireerd op de tractrixcurve, net als de Klipsch-hoorns) de luchtturbulentie bij hoog niveau, wat het blaasgeluid (“chuffing”) beperkt dat soms hoorbaar is bij bass-reflexluidsprekers die op hoog volume worden gebruikt.

Klipsch geeft aan dat dit ontwerp de PSM-800-T in staat stelt meer laag te leveren dan de voorgaande modellen, terwijl de kastinhoud kleiner blijft. Dat is een interessant compromis voor installaties waar de ruimte beperkt is: onder een luifel, langs een gevel of in een plafondhoek.

IPX6, ABS en aluminium grille: een constructie op maat van buitengebruik

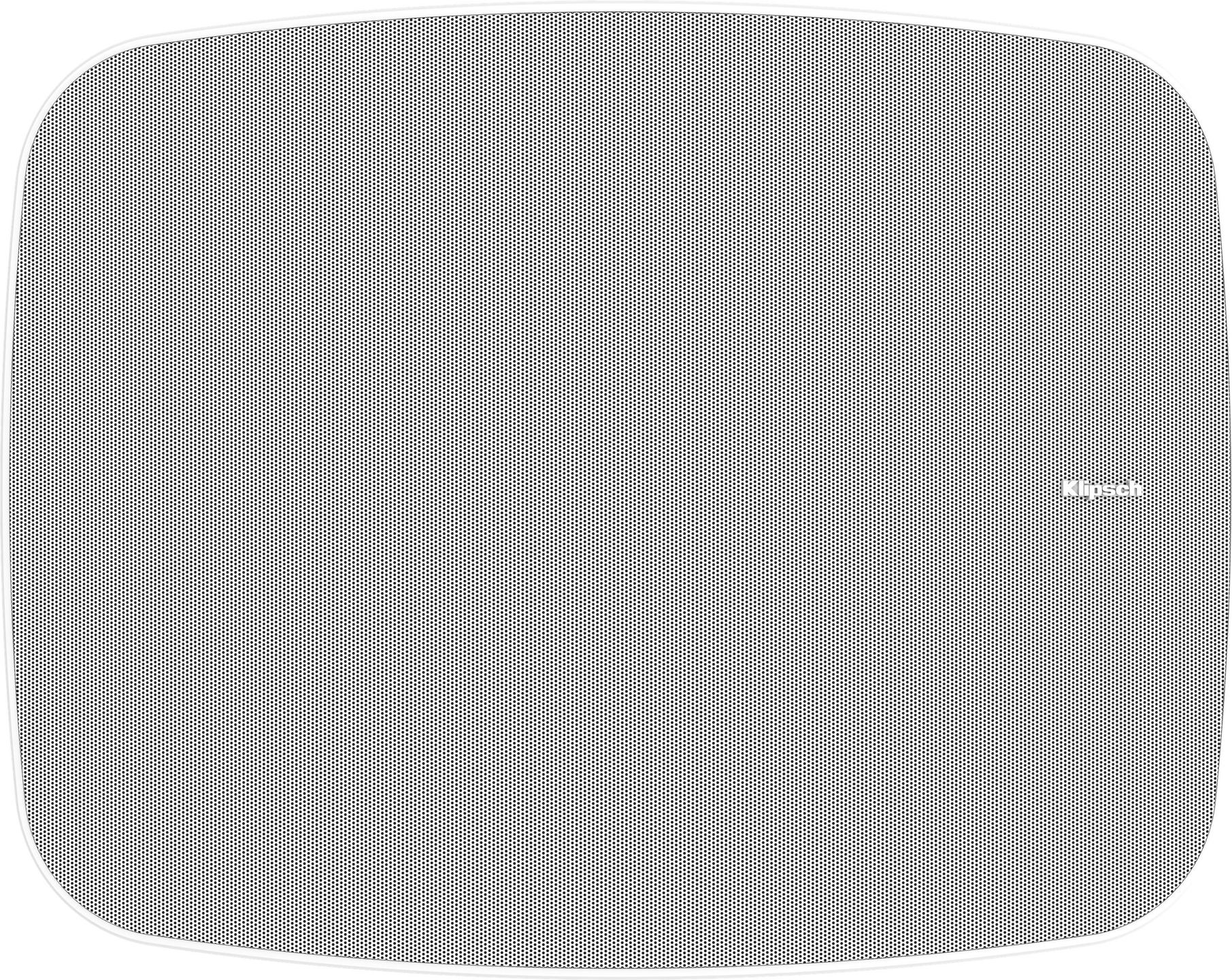

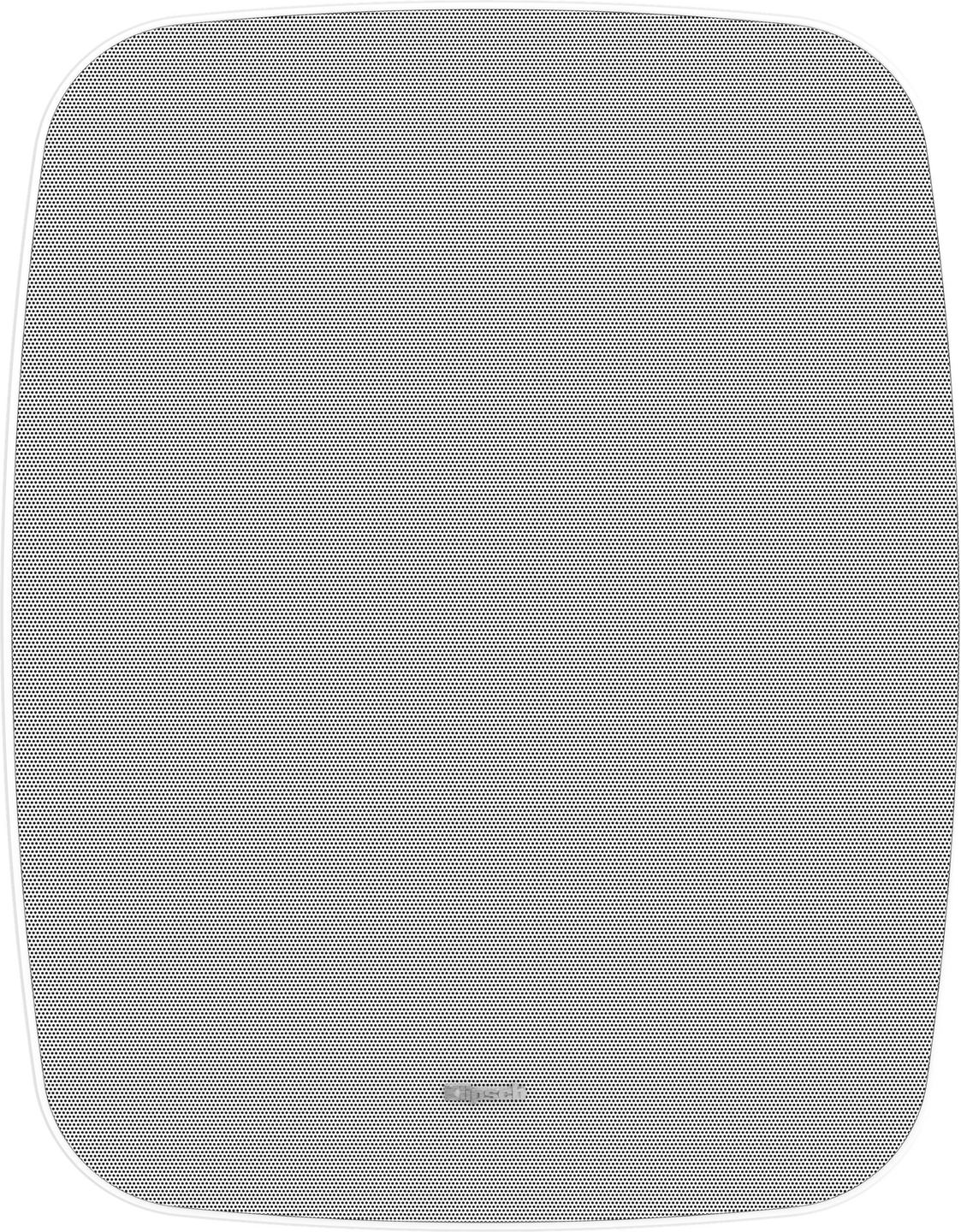

De beschermingsgraad IPX6 betekent dat de luidspreker bestand is tegen krachtige waterstralen uit alle hoeken. Slagregen, reinigen met een waterstraal, opspattend water aan de rand van een zwembad: de PSM-800-T is gemaakt om het hele jaar door op zijn plaats te blijven. De behuizing is gegoten uit UV-bestendig ABS, verkrijgbaar in zwart of wit, en kan worden geschilderd om in een specifieke omgeving te passen. De frontgrille is van roestvrij aluminium, eveneens overschilderbaar, en bevestigd met veiligheidsschroeven die onbedoelde (of kwaadwillige, in een commerciële context) verwijdering voorkomen.

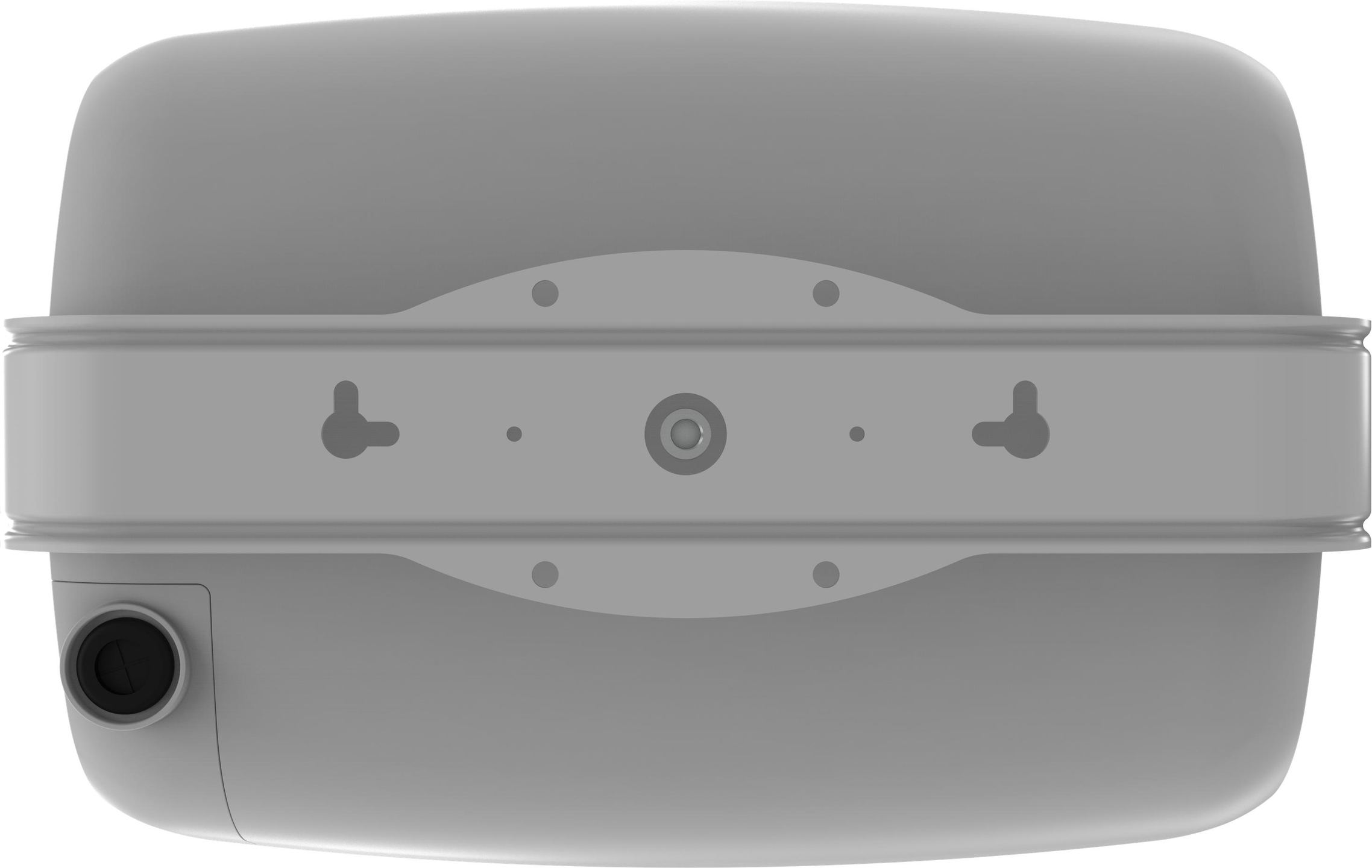

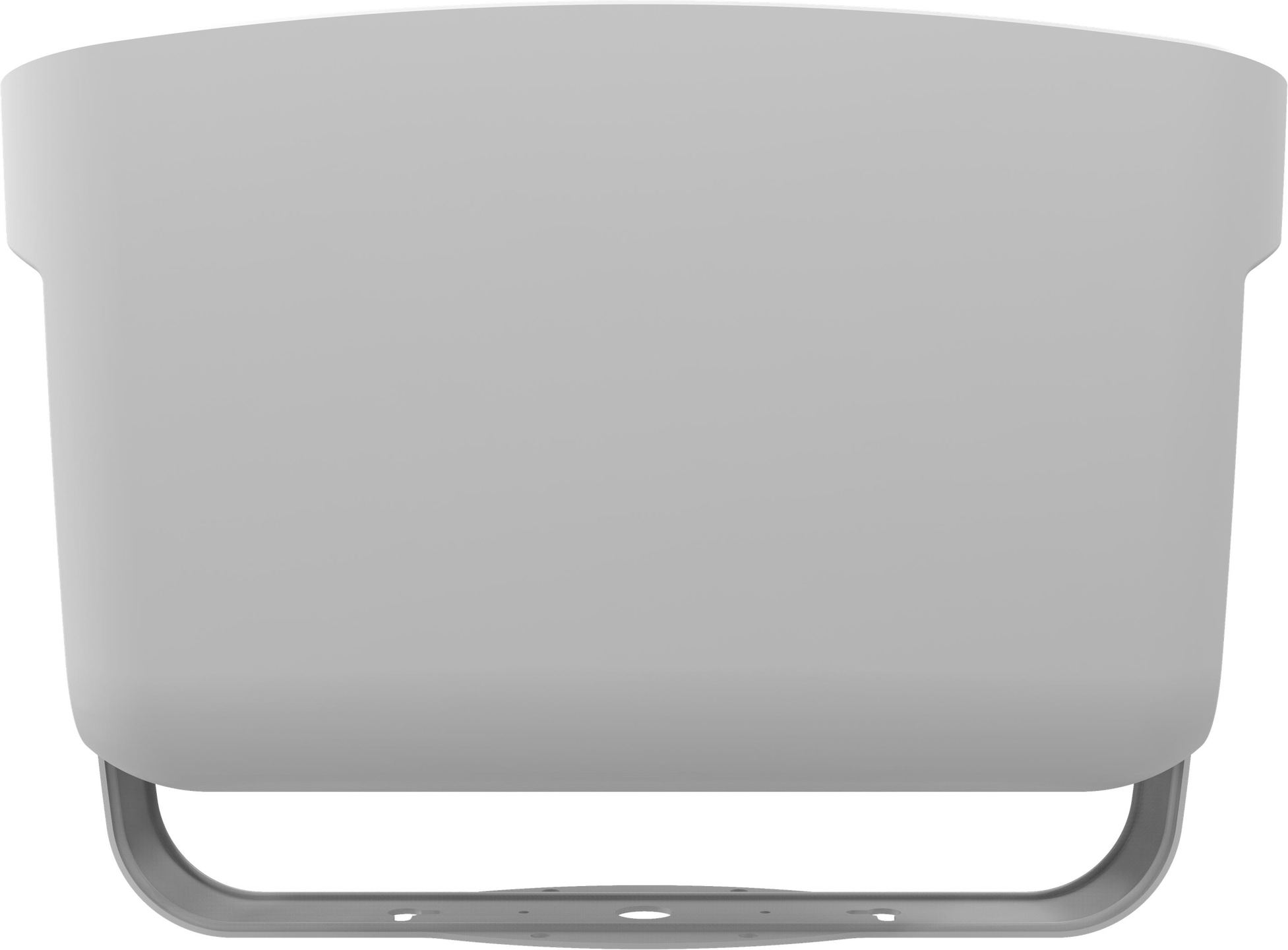

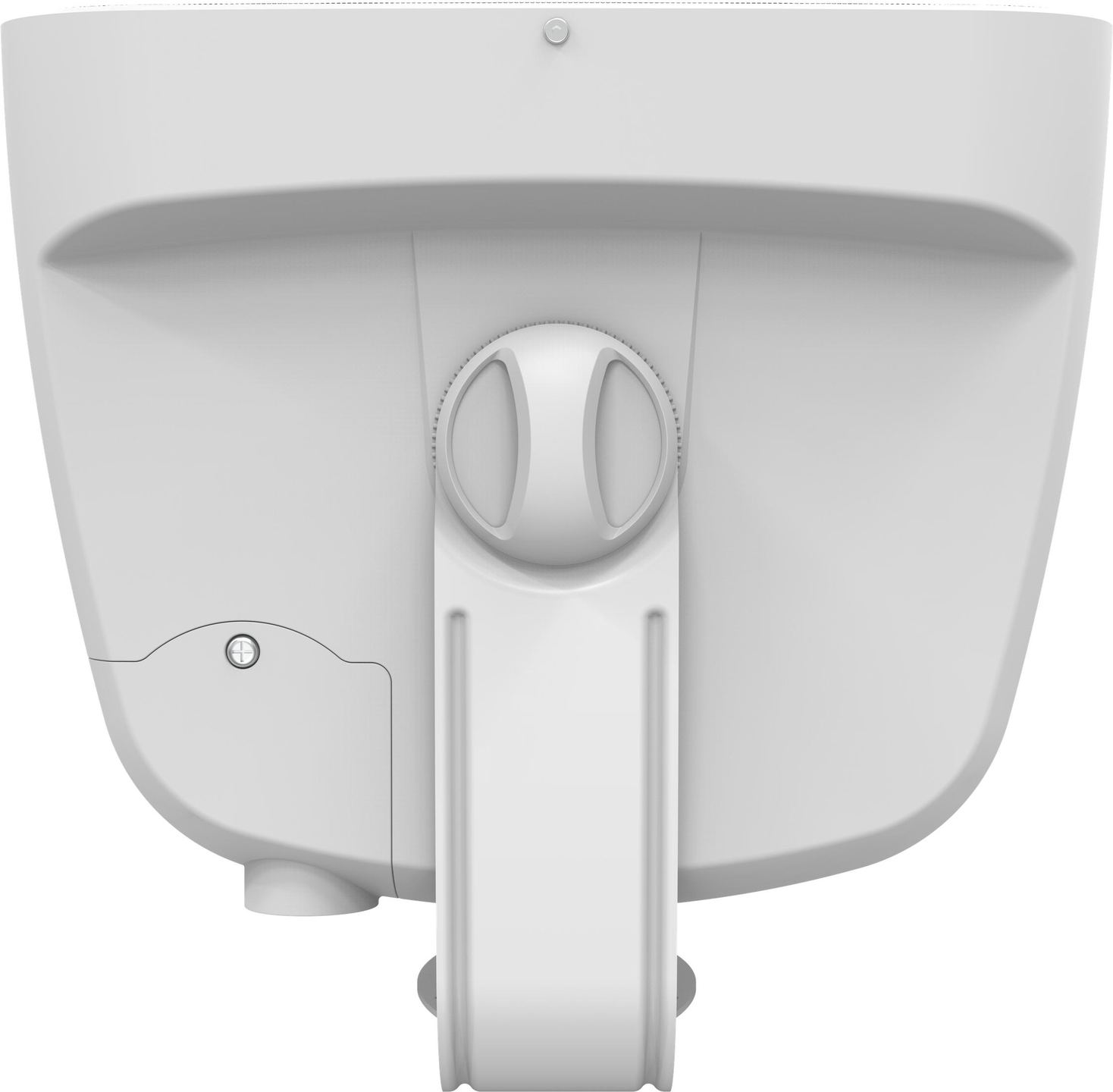

De luidspreker weegt 7,15 kg en heeft afmetingen van 394 × 305 × 237 mm (inclusief beugel). Hij wordt aan de muur of het plafond bevestigd via een verstelbare C-beugel, waarmee de luidspreker naar de gewenste luisterzone kan worden gericht. De diepte met beugel bedraagt 283 mm.

Multi-impedantietransformator: 70 V, 100 V of lage impedantie

De “T” in PSM-800-T duidt op de geïntegreerde transformator, een bepalend element voor professionele installaties. Deze transformator met meerdere aftakkingen biedt drie gebruiksmodi. Op een 70 V-lijn zijn vier vermogensinstellingen beschikbaar: 100 W, 50 W, 25 W en 12,5 W. Op een 100 V-lijn zijn er drie instellingen: 100 W, 50 W en 25 W. De derde modus, bypass, omzeilt de transformator en laat de luidspreker werken in klassieke lage impedantie (8 ohm), rechtstreeks aangesloten op een hi-fi- of PA-versterker.

De aftakkingsselector is een draaikeuzeschakelaar aan de achterkant van de luidspreker. Deze keuzemogelijkheid maakt de PSM-800-T compatibel met de overgrote meerderheid van de gedistribueerde omroepsystemen die worden gebruikt in winkels, hotels, scholen of openbare ruimten, maar ook met residentiële versterkers in bypass-modus.

De aansluiting gebeurt via een 4-polige Euroblock (Phoenix)-klem, die kabel tot 14 AWG accepteert. Dit type connector, courant in professionele installaties, maakt een snelle en betrouwbare aansluiting zonder solderen mogelijk.

Waar en hoe de PSM-800-T installeren

Met zijn spreiding van 100° dekt de PSM-800-T een groot gebied zonder een overmatige vermenigvuldiging van geluidsbronnen. Op een restaurantterras kunnen twee luidsprekers die zes tot acht meter uit elkaar staan volstaan om een aanzienlijk oppervlak te dekken, afhankelijk van de montagehoogte en het gewenste geluidsniveau.

De luidspreker leent zich even goed voor achtergrondmuziek binnenshuis (lobby, ontvangstruimte, eetzaal) als voor geluidsversterking van half overdekte of volledig blootgestelde buitenzones. De verstelbare C-beugel vereenvoudigt de positionering, en de mogelijkheid om behuizing en grille te schilderen vergemakkelijkt de visuele integratie.

Eén punt om in gedachten te houden: de PSM-800-T is een passieve luidspreker. Hij vereist een externe versterker die geschikt is voor de gekozen gebruiksmodus (70 V, 100 V of lage impedantie). Klipsch biedt zijn eigen assortiment DSP-versterkers aan, maar elke versterker die compatibel is met deze standaarden is geschikt.

Technische kenmerken

Audioprestaties

• Frequentierespons: 52 Hz – 20 kHz (±4 dB), 44 Hz (-10 dB)
• Belastbaar vermogen: 100 W AES
  • Piekvermogen: 400 W
• Maximaal geluidsdrukniveau: 109 dB
• Gevoeligheid: 92 dB
• Nominale impedantie: 8 ohm
  • Minimale impedantie: 4,2 ohm bij 150 Hz
• Overnamefrequentie: 2 kHz

Richtwerking en dekking

• Dekkingshoek: 100° ±20° (1 kHz – 20 kHz)
• Richtingsindex: 7 dB ±1,5 dB (800 Hz – 20 kHz)

Luidsprekers

• Laag / midden: 20,3 cm (8”) woofer
• Hoog: 2,5 cm (1”) compressiedriver met titanium dome
• Hoorn: Tractrix K-1200M

Installatie en aansluitingen

• Aansluitingen: 4-polige Euroblock-klem (Phoenix-type)
• Bedrijfsmodi
  • 70 V-lijn: 100 W, 50 W, 25 W, 12,5 W
  • 100 V-lijn: 100 W, 50 W, 25 W
  • Bypass: werking met lage impedantie (8 ohm)

Ontwerp en bestendigheid

• Materiaal: overschilderbaar ABS
• Beschermingsgraad: IPX6 (bestand tegen regen en waterspatten)
• Akoestische belasting: basreflex met Tractrix Hyperfold-poort

Afmetingen en gewicht

• Afmetingen (met beugel): 394 x 305 x 237 mm
  • Diepte met beugel: 283 mm
• Gewicht: 7,15 kg
