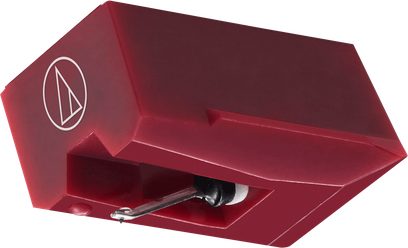

Audio Technica ATN95EX

ATN95EX Audio-Technica: elliptische vervangnaald

Onder zijn kenmerkende rode tint zet deze naald de traditie van de AT95‑lijn voort, een van de meest verspreide elementen in de vinylwereld sinds de jaren tachtig. De ATN95EX onderscheidt zich door een verfijnd elliptisch profiel dat het volledige potentieel benut van de dubbele magneetgenerator van het AT95EX‑element. Audio-Technica heeft hem ontworpen als originele uitrusting voor de AT-LP5‑platenspeler, maar hij werkt ook als directe upgrade op elk bestaand AT95E‑element.

Een smaller elliptisch profiel voor verfijnde weergave

Het fundamentele verschil tussen de ATN95EX en zijn voorganger ATN95E zit in de geometrie van de naaldtip. Waar het E‑model straalafmetingen van 0,4 × 0,7 mil heeft, kiest de EX‑versie voor een profiel van 0,3 × 0,7 mil (oftewel 8 × 18 µm). Deze laterale straal, 25% kleiner, stelt de naald in staat de fijne modulaties in de groeven nauwkeuriger te volgen, met name de hoge frequenties en passages met hoge dynamiek.

Deze strakkere geometrie vertaalt zich concreet in een frequentierespons die zich uitstrekt tot 22 kHz, tegenover 20 kHz voor het standaardmodel. De verbetering is vooral hoorbaar op de binnenste groeven van platen, waar de lineaire snelheid afneemt en bredere elliptische naalden soms moeite hebben de hoge tonen zonder vervorming weer te geven. De cantilever van aluminiumlegering zorgt voor een natuurgetrouwe overdracht van de trillingen naar de generator, terwijl de bewegende massa binnen redelijke grenzen blijft.

Constructie en montage

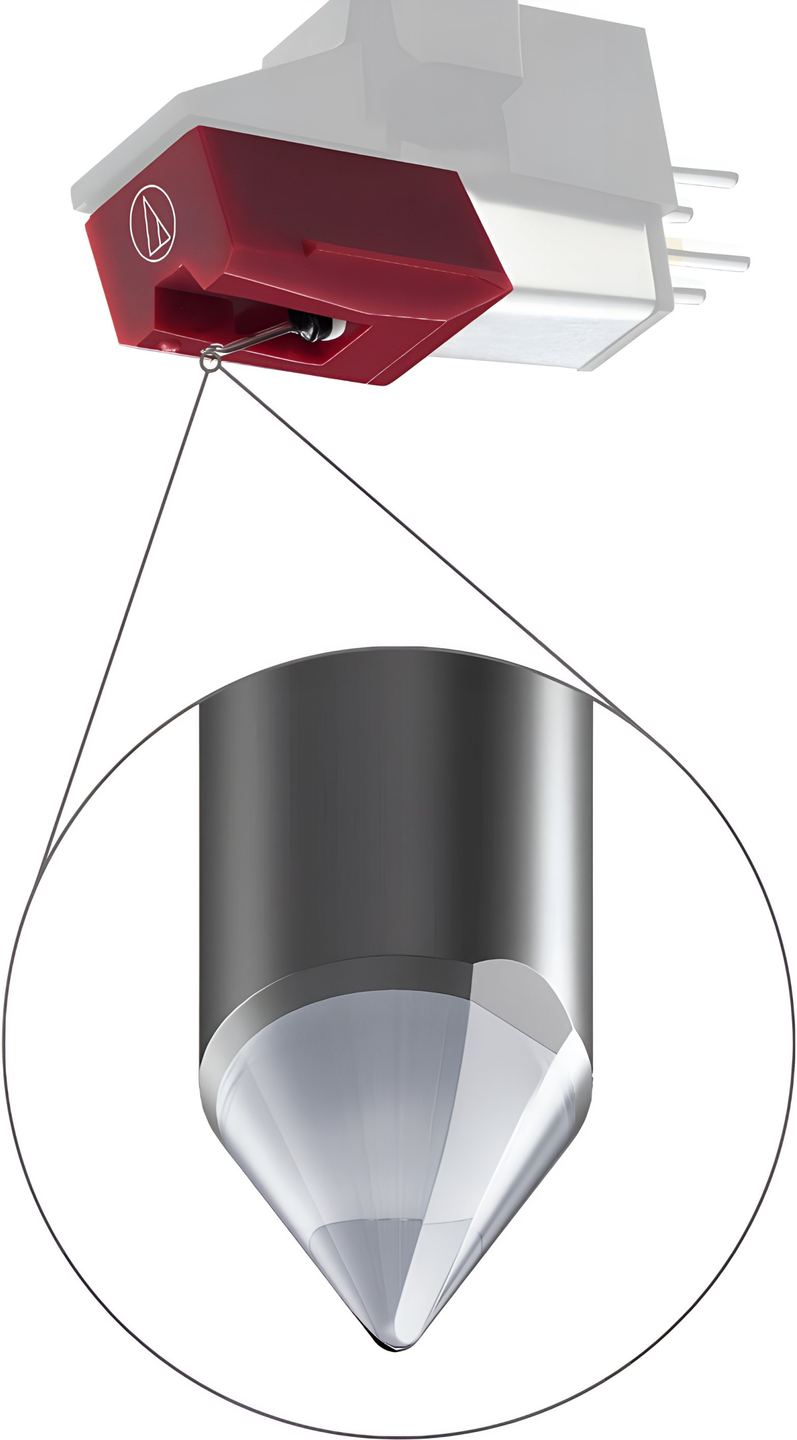

De ATN95EX maakt gebruik van een zogeheten “bonded round shank”-constructie: de geslepen diamant is bevestigd op een cilindrisch metalen steeltje, dat op zijn beurt in de cantilever is ingebracht. Deze beproefde techniek biedt een goed compromis tussen productiekosten en akoestische prestaties. Hoewel “nude” diamanten (uit één stuk geslepen) in theorie een lagere effectieve massa hebben, is de bonded‑constructie perfect geschikt voor dit segment en vereist zij geen bijzondere afstellingen.

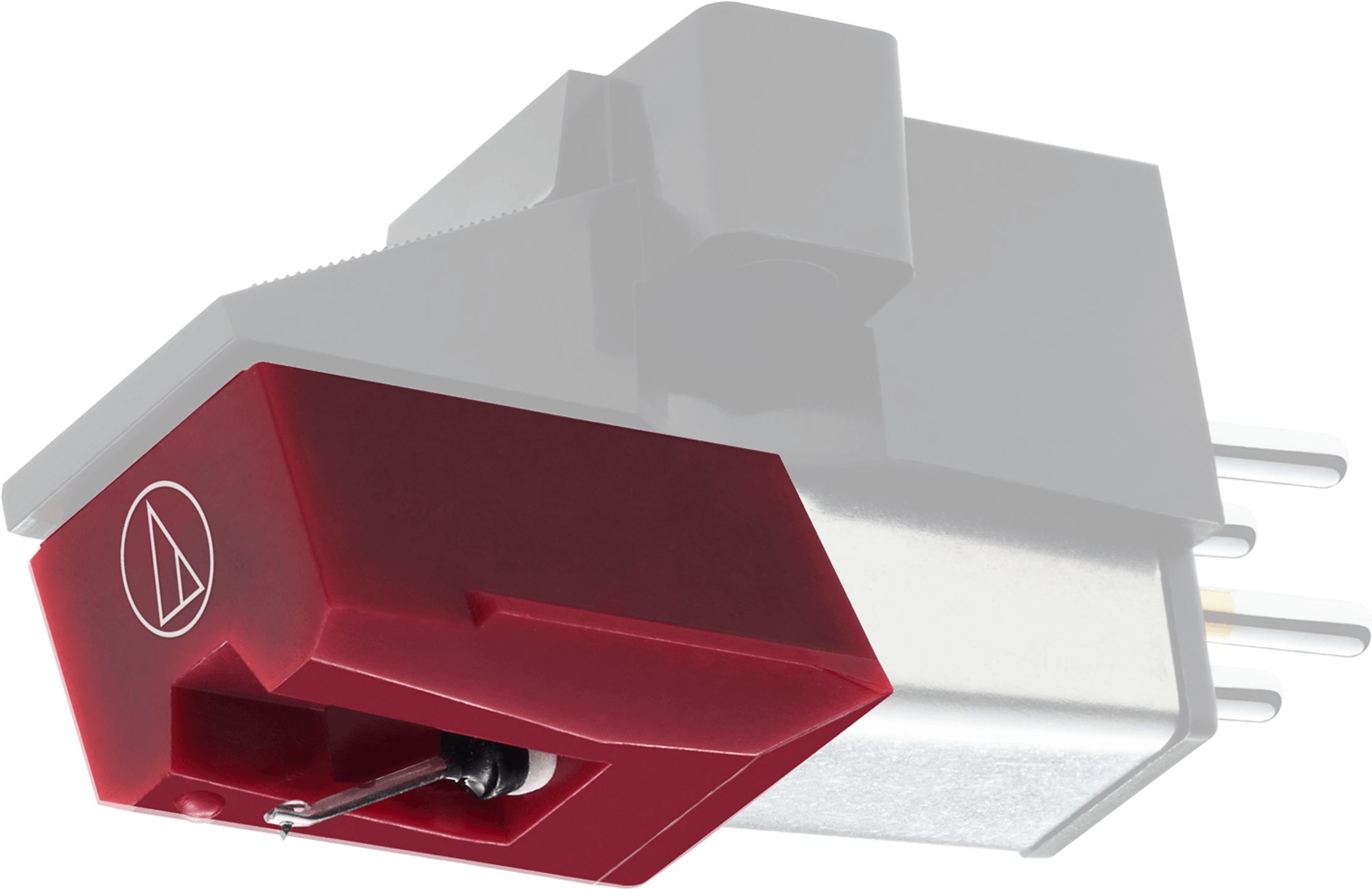

Het vervangen van de naald gebeurt eenvoudig door het complete stylus‑gedeelte uit het AT95EX‑element te trekken en een nieuwe in te schuiven. Er is geen gereedschap nodig, maar voorzichtig hanteren is essentieel om schokken op de cantilever te vermijden. Het element zelf gebruikt een standaard half-inch bevestiging, compatibel met het overgrote deel van de platenspelers met een conventionele headshell.

Bedrijfsparameters

De aanbevolen naalddruk ligt tussen 1,5 en 2,5 gram, met een nominale waarde van 2,0 gram. Binnen dit bereik blijven garandeert een stabiele tracking zonder de slijtage van zowel de diamant als de platen te versnellen. De optimale belastingimpedantie bedraagt 47 kilo‑ohm, de standaardwaarde voor MM‑phono‑ingangen. De aanbevolen belastingcapaciteit, tussen 100 en 200 picofarad, verdient aandacht: een te hoge totale capaciteit (kabel + voorversterker) kan de hoogfrequente responscurve beïnvloeden. De meeste phono‑voorversterkers op de markt blijven echter binnen een compatibel bereik.

Het uitgangsniveau bedraagt 3,5 mV bij 1 kHz voor een snijsnelheid van 5 cm/s, wat perfecte compatibiliteit met alle MM‑voorversterkers verzekert zonder aanpassing van de gain. De kanaalscheiding, gemeten op 20 dB bij 1 kHz, is typisch voor deze categorie elementen en ruim voldoende voor een goed gedefinieerd stereobeeld.

Compatibiliteit en upgrade‑mogelijkheden

De ATN95EX richt zich in de eerste plaats tot eigenaars van AT-LP5‑platenspelers, waarop hij de originele prestaties herstelt na slijtage van de eerste naald. Maar zijn nut reikt verder: iedere bezitter van een AT95E‑element kan hem monteren om te profiteren van het verfijnde elliptische profiel zonder de elementbehuizing te vervangen. Aangezien de generator identiek is, is de compatibiliteit volledig.

Deze mogelijkheid tot kruisgewijs monteren opent ook een interessante upgrade‑route voor gebruikers van platenspelers zoals de AT-LP120-USB, die standaard worden geleverd met het AT95E‑element. De investering in een ATN95EX‑naald levert dan een merkbare verbetering van de weergave op voor een gematigde prijs, zonder dat het volledige element vervangen hoeft te worden.

Let wel: de ATN95EX is niet compatibel met de recentere AT-LP5X‑ en AT-LP120X‑platenspelers, die gebruikmaken van de VM95‑elementenreeks met een ander bevestigingssysteem.

Technische specificaties

Diamantkenmerken

• Type: elliptisch met verlijmde ronde naaldhouder
• Afmetingen: 0,3 × 0,7 mil (8 × 18 µm)
• Voordelen: geoptimaliseerde uitlezing van fijne modulaties, hogere definitie in de hoge frequenties

Mechanische eigenschappen

• Naaldhouder in aluminiumlegering
  • Optimale stijfheid en lichtheid
  • Nauwkeurige groefvolging
  • Getrouwe overdracht van trillingen

Audio-prestaties

• Frequentierespons: tot 22 kHz
• Kanaalscheiding: 20 dB bij 1 kHz
• Uitgangsniveau: 3,5 mV bij 1 kHz, 5 cm/s

Elektrische eigenschappen

• Optimale belastingsimpedantie: 47 kΩ
• Aanbevolen belastingscapaciteit: 100 – 200 pF

Afstelling en installatie

• Aanbevolen naalddruk: 2 g (bereik 1,5 – 2,5 g)
• Montage: standaard 1/2 inch, compatibel met de meeste MM-headshells
• Installatie: snelle vervanging door uittrekken en insteken op het elementhuis, zonder gereedschap

Compatibiliteit

• Compatibele phono-elementen: AT95EX (origineel), AT95E
• Compatibele platenspelers: AT-LP5, AT-LP120-USB (uitgerust met het element AT95E)
• Niet compatibel met: AT-LP5X, AT-LP120X (VM95-serie)

Algemene informatie

• Geschatte levensduur: ongeveer 300 – 500 uur, afhankelijk van gebruiksomstandigheden en onderhoud
• Merkbare verbetering van de geluidsweergave dankzij een uitgebreid frequentiebereik en een precieze uitlezing van details
