NAD PP2e

De NAD PP2e is een compacte phono-voorversterker die compatibel is met zowel moving magnet (MM) als moving coil (MC) elementen. Hij is uitgerust met zorgvuldig geselecteerde componenten voor een getrouwe weergave van het phonosignaal en beschikt over een automatische uitschakelfunctie. Met een breedte van 135 mm is hij ontworpen om eenvoudig te integreren in elk type hifi-systeem zonder speciale phono-ingang.

Een beproefd en verfijnd elektronisch ontwerp

De PP2e is het resultaat van meerdere generaties NAD phono-voorversterkers, waarbij elke versie aanzienlijke verbeteringen heeft gebracht. De elektronische architectuur maakt gebruik van metaalfilmweerstanden en filmcondensatoren die strategisch in het signaalpad zijn geplaatst, ter vervanging van de minder hoogwaardige elektrolytische componenten uit de eerste versies. Deze evolutie in passieve componenten zorgt voor meer transparantie en minimale kleuring van het audiosignaal.

Het circuit bevat een speciale MC-trap vóór de MM-trap, waardoor een bijzonder efficiënte tweestapsversterking mogelijk is voor moving coil elementen. De externe voeding van 23,5 V is een duidelijke verbetering ten opzichte van de 15 V van de eerste PP1-modellen, wat zorgt voor een grotere dynamische marge en een stillere werking. Deze hogere spanning draagt direct bij aan een verbeterd overbelastingsvermogen, waardoor de voorversterker moeiteloos de meest veeleisende muziekpassages aankan.

De RIAA-curve, een fundamenteel element van elke phono-voorversterker, heeft een nauwkeurigheid van ± 0,3 dB over het volledige frequentiebereik, wat een getrouwe weergave van de in de groef gegraveerde inhoud garandeert. Een geïntegreerd subsonisch filter van 12 dB/octave elimineert effectief laagfrequente storingen veroorzaakt door mechanische trillingen van de draaitafel, waardoor de helderheid van de muziek behouden blijft.

Technische kenmerken geschikt voor alle typen elementen

Voor moving magnet elementen biedt de PP2e een standaard ingangsimpedantie van 47 kΩ gecombineerd met een capaciteit van 200 pF, met een gain van 35 dB die perfect is afgestemd op de meeste MM-elementen op de markt. De inganggevoeligheid van 2,5 mV maakt het mogelijk een breed scala aan elementen te gebruiken, van instapmodellen tot high-end referenties. De signaal-ruisverhouding van 80 dB (A-gewogen) getuigt van de zorgvuldige circuitopbouw en garandeert een uitzonderlijk stille achtergrond.

De MC-modus toont de veelzijdigheid van de PP2e met een ingangsimpedantie van 100 Ω en een capaciteit van 180 pF, waarden die zorgvuldig zijn gekozen om te passen bij de meeste moving coil elementen op de markt. De aanzienlijke gain van 60 dB maakt het mogelijk het volledige potentieel van MC-elementen met een lage uitgangsspanning te benutten, terwijl de inganggevoeligheid van 0,3 mV het gebruik van bijzonder veeleisende elementen mogelijk maakt. De signaal-ruisverhouding van 78 dB in MC-modus is zeer respectabel voor deze productcategorie.

De totale harmonische vervorming blijft onder de 0,03% over het gehele hoorbare spectrum, zowel in MM- als MC-modus, wat een transparante en natuurlijke weergave garandeert. De royale overbelastingsmarges – vooral indrukwekkend in het hoog met 950 mV bij 20 kHz in MM-modus – zorgen ervoor dat de PP2e moeiteloos de meest dynamische opnames en moderne persingen met hoge niveaus aankan.

Minimalistisch design in dienst van geluidskwaliteit

De metalen behuizing van de PP2e, verkrijgbaar in antracietgrijs of titanium, meet slechts 135 x 49 x 72 mm, waardoor hij eenvoudig in elke opstelling past. Deze compactheid betekent geen compromis: het gebruik van een externe voeding maakt het mogelijk de gevoelige circuits fysiek te isoleren van elektromagnetische storingen die door de transformator worden opgewekt.

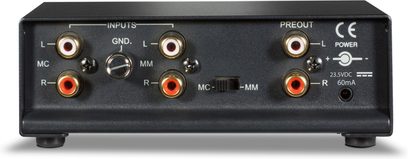

De vergulde aansluitingen zorgen voor optimale geleiding en langdurige weerstand tegen oxidatie. Gescheiden RCA-phono-ingangen voor MM en MC voorkomen verwarring bij het aansluiten, terwijl een tuimelschakelaar het mogelijk maakt de juiste modus te kiezen. De speciale aardingsklem zorgt voor een effectieve aarding van de draaitafel, een cruciaal element om brom te minimaliseren. Een groene LED aan de voorzijde geeft discreet de bedrijfsstatus van het apparaat aan.

Het ontbreken van complexe instellingen of meerdere potentiometers weerspiegelt de NAD-filosofie: een eenvoudig te gebruiken apparaat aanbieden dat technisch onberispelijk is. Deze minimalistische aanpak draagt ook bij aan het behoud van de signaalintegriteit door het aantal componenten in het audiopad te beperken.

Eenvoudige integratie in elk audiosysteem

De PP2e blinkt uit in installatiegemak en universele compatibiliteit. Sluit de draaitafel eenvoudig aan op de juiste RCA-ingangen (MM of MC afhankelijk van het element), verbind de aardingskabel met de speciale klem en sluit de lijnuitgangen aan op een willekeurige lijningang van een versterker of receiver. De meegeleverde externe voeding wordt aangesloten op een standaard stopcontact en de groene LED licht op om de inschakeling te bevestigen.

De uitgangsimpedantie van 100 Ω en het maximale uitgangsniveau van 5,3 V zorgen voor optimale compatibiliteit met vrijwel alle versterkers op de markt, of het nu gaat om vintage of moderne modellen. Deze veelzijdigheid maakt de PP2e tot een ideale partner voor uitbreidbare systemen, die zich kan aanpassen aan veranderende configuraties zonder vervanging.

De automatische uitschakelfunctie verdient een bijzondere vermelding: na een periode van inactiviteit schakelt de PP2e automatisch in stand-by, waardoor het stroomverbruik tot een minimum wordt beperkt. Deze functie, die ontbrak bij eerdere modellen, onderstreept NAD’s inzet voor het verkleinen van de ecologische voetafdruk van audioapparatuur. Zodra er een signaal wordt gedetecteerd, wordt het apparaat direct weer geactiveerd, zodat het altijd beschikbaar is zonder energieverspilling.

Technische specificaties

Compatibiliteit van cartridges

• Ondersteunde cartridge-types: MM (moving magnet), MC (moving coil)
• Geïntegreerde MM / MC-schakelaar

Aansluitingen

• Phono-ingangen: vergulde RCA
• Lijnuitgang: RCA
• Uitgangsimpedantie: 100 Ω
• Maximale uitgangsniveau: 5,3 V

Phono-specificaties

MM-modus (moving magnet)

• Ingangsimpedantie: 47 kΩ + 200 pF
• Versterking bij 1 kHz: 35 dB
• Ingangsgevoeligheid voor 200 mV uitgang: 2,5 mV
• Ingangsoverbelasting:
  • 20 Hz: 10 mV
  • 1 kHz: 102 mV
  • 20 kHz: 950 mV
• Signaal-ruisverhouding: 80 dB (A-gewogen, cartridge aangesloten)
• Totale harmonische vervorming (20 Hz - 20 kHz): < 0,03%
• RIAA-curve nauwkeurigheid: ± 0,3 dB

MC-modus (moving coil)

• Ingangsimpedantie: 100 Ω + 180 pF
• Versterking bij 1 kHz: 60 dB
• Ingangsgevoeligheid voor 200 mV uitgang: 0,3 mV
• Ingangsoverbelasting:
  • 20 Hz: 0,8 mV
  • 1 kHz: 9 mV
  • 20 kHz: 84 mV
• Signaal-ruisverhouding: 78 dB (A-gewogen, cartridge aangesloten)
• Totale harmonische vervorming (20 Hz - 20 kHz): < 0,03%
• RIAA-curve nauwkeurigheid: ± 0,3 dB

Voeding en verbruik

• Type: externe voeding (adapter)
• Spanning: 23,5 V DC
• Energiebesparende functie:
  • Automatische uitschakeling na inactiviteit
  • LED-indicator voor voeding

Afmetingen en gewicht

• Afmetingen (B × H × D): 135 × 49 × 72 mm
• Gewicht: licht en compact

Belangrijkste kenmerken

• Compatibel met MM en MC met geïntegreerde schakelaar
• Versterking aangepast aan beide cartridge-types
• Hoogwaardige componenten voor lage vervorming
• Automatische energiebesparingsfunctie
• Vergulde aansluitingen voor betere geleiding
• Externe voeding voor ruisisolatie
